Team
Year
Site
Commission
Aitor Mtnz. de Zuazo
Igor Zorrakin
Blanca San Vicente
Laura Gomez
Jose Maria Carro
2011
Mendaro (Guipuzkoa)
Mendaro´s City Hall

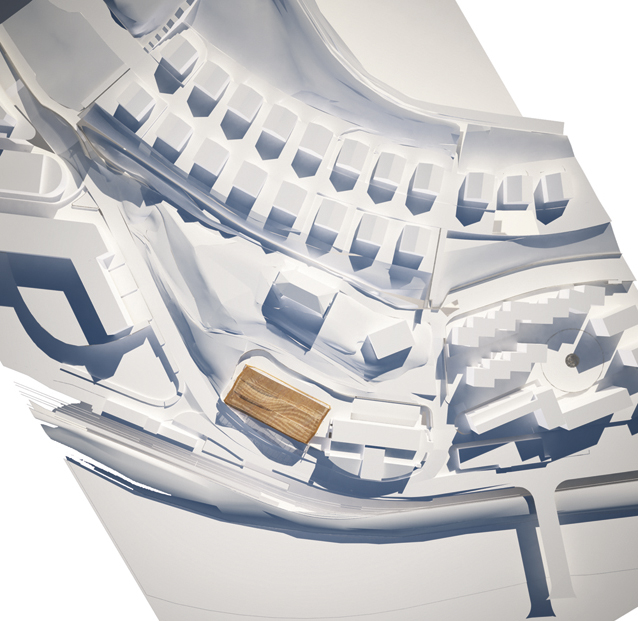

Se entiende el proyecto como la integración de un nuevo elemento arquitectónico paisajístico dentro del entorno de la Ikastola de Mendaro, la iglesia Trinidad y el entorno urbano que lo rodea.
Dada la diversidad de elementos que componen el paisaje, la actuación, es un elemento dinámico, no-rígido, no-estático, dando una respuesta orgánica a un entorno con relacionado con la montaña, los valles y la cercanía a la costa.

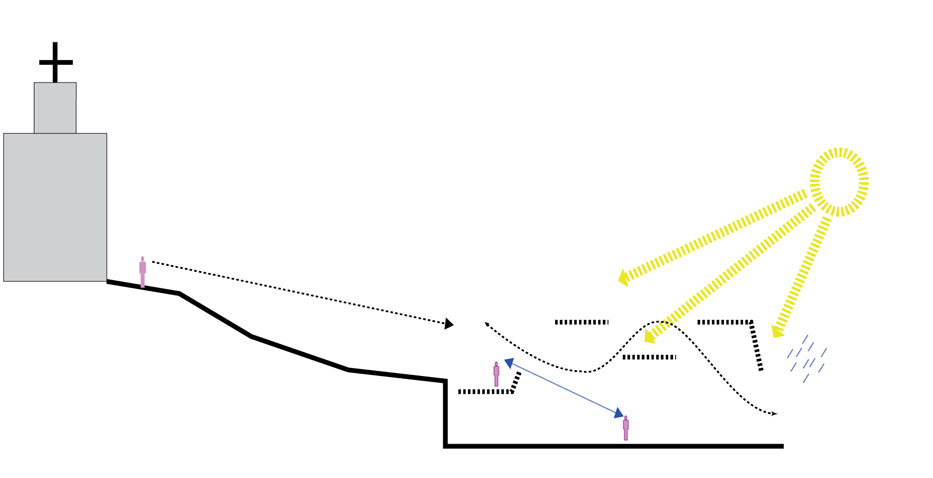

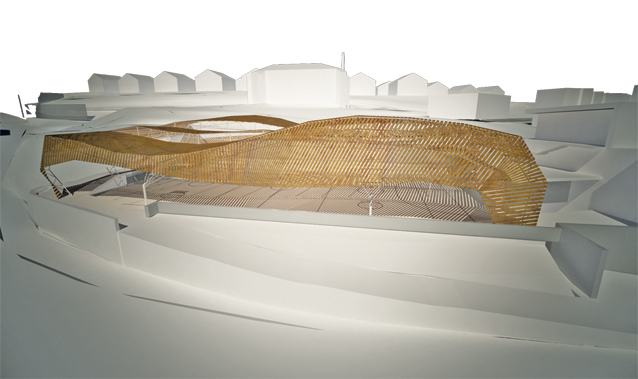

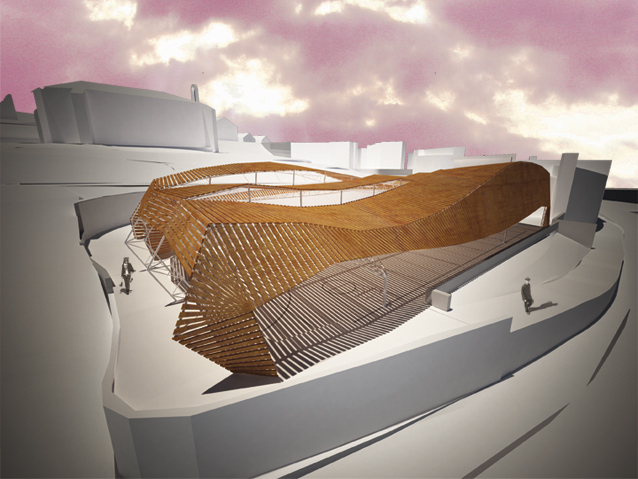

Esta cubierta ondulante, vista desde la ermita, dialoga perfectamente con el entorno como si una sábana se posara sobre la propia topografía que va cayendo hacia el río.

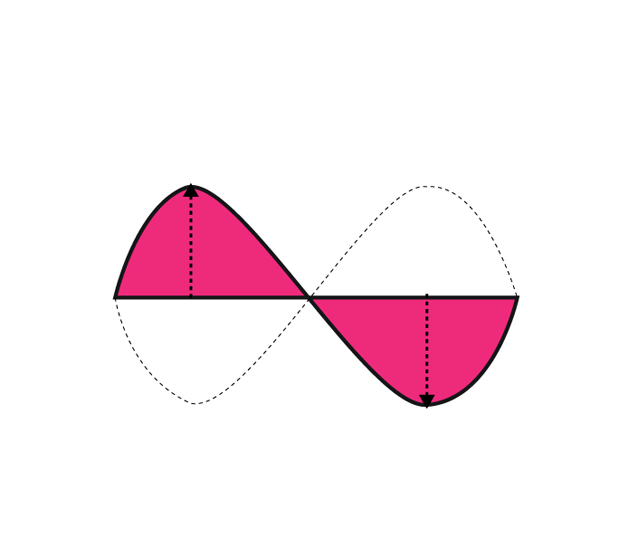

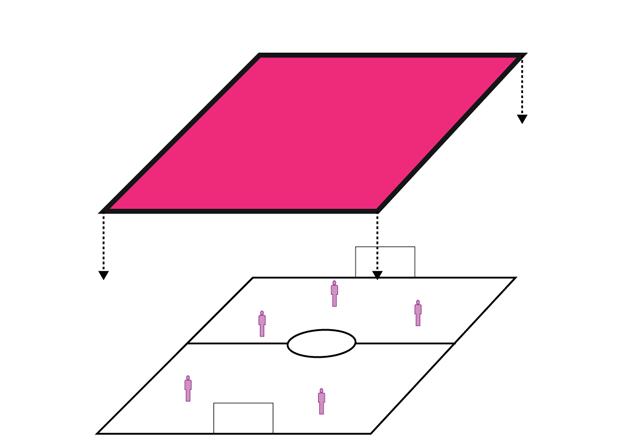

Se cubre el espacio con una cubierta dividida en 3 crujías diferentes, cada una con una sección independiente, de manera que comparten la estructura que las soporta, pero creando una sensación de plasticidad y movimiento que recuerda la sensación de un surfista dentro de una ola.
Con esta disposición, se cumplen los requisitos fundamentales de funcionalidad de la misma:
- Cubrición - respecto a los elementos naturales
- Protección - visual y respecto a las inclemencias del tiempo como la lluvia y el viento.
- Evacuación de aguas - mediante las pendientes de la propia cubierta, se recogen todas las aguas de la misma a través de canalones colocados en su perímetro, y en la cubierta intermedia esto se resuelve en los puntos mas bajos mediante bajantes que se llevarán por el interior a los extremos de la cubierta por los pilares. Toda la evacuación se llevará a arquetas a pie de bajantes, de las cuales se acometerá a la red general del edificio de la ikastola.

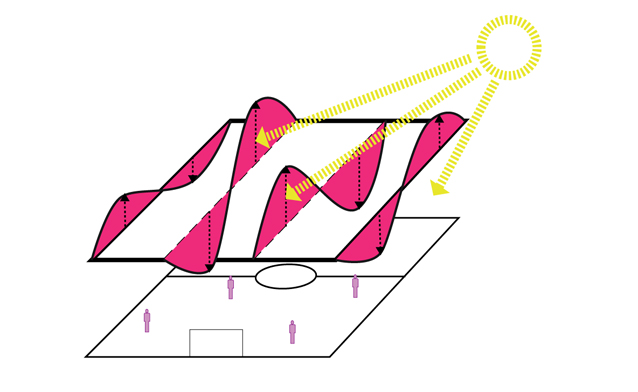

- Iluminación natural - a través de la disposición de los elementos de cubierta traslucido – opaco y de las aperturas laterales que se crean entre las diferentes alturas de la cubierta.
- Iluminación artificial - a través de luminarias específicas para este tipo de espacios, que se estudiarán en la redacción del proyecto al que se adjuntará un estudio de iluminación realizado por una empresa especializada.
- Incentivación - de los niños por el espacio, estimulando su capacidad creativa y visual de manera que la arquitectura y la imaginación convivan con ellos de forma natural desde pequeños.

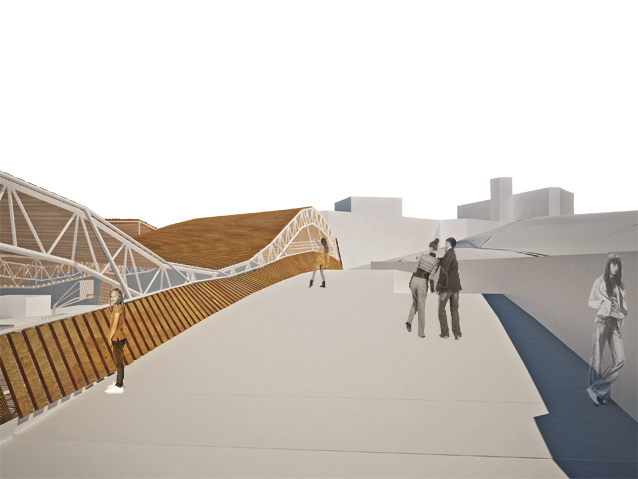

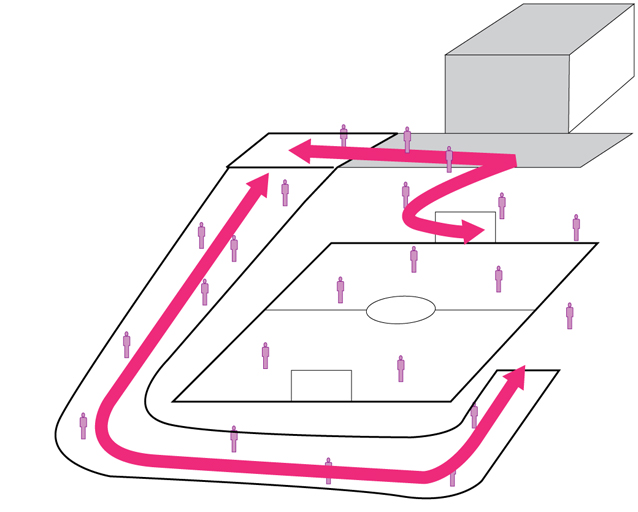

Otro aspecto fundamental que recoge el proyecto es la unión de la ikastola con este elemento de cubrición, creando un lugar-balcón hacia el patio de juegos, y una conexión de la ikastola con el patio ya que este balcón a través de la formación de una rampa comunica ambos espacios en diferentes alturas, creando un juego de recorridos, de espacios, de visión y perspectiva, que se une a la idea paisajística del resto del proyecto.
Solución Constructiva - UHINAK
Teniendo en cuenta el entramado estructural propuesto y a las sobrecargas previstas, se estima adecuado un sistema de cimentación formado por zapatas aisladas, sobre las que se apoyarán los pilares metálicos.

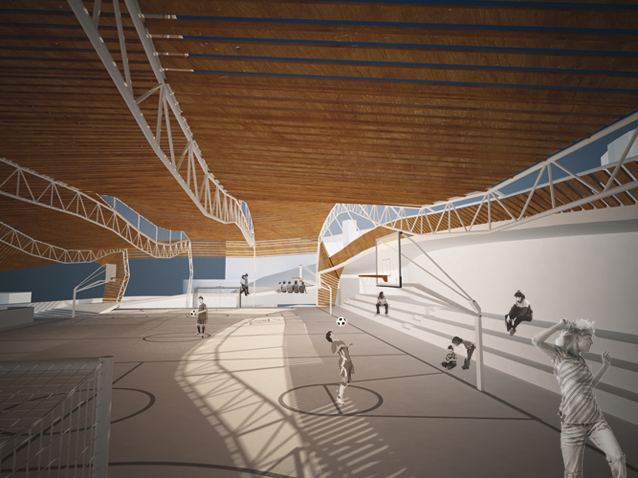

La estructura sobre la que se apoya la cubierta, es una cercha metálica continua apoyada en las zapatas mediante placas de apoyo. Estas cerchas se dimensionarán con precisión en el cálculo de las mismas para la redacción del proyecto de ejecución junto con la empresa especializada.

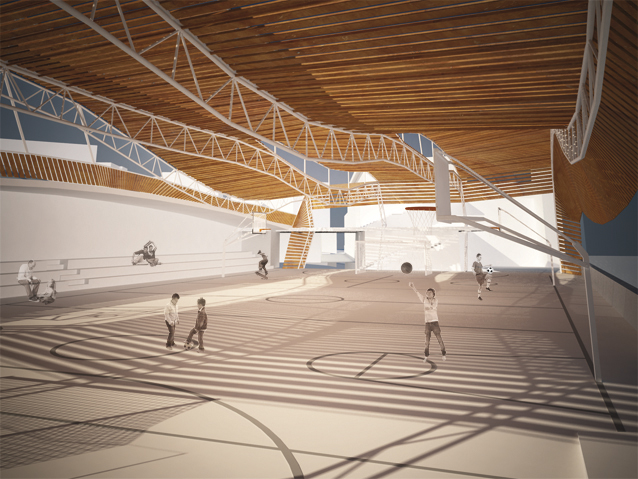

La pendiente de la cubierta es variable en su continuidad. Su despiece en tramos de 4x6 metros hace de ella la sencilla ejecución de la misma ya que todas las piezas de la misma son de idénticas dimensiones, alternando un material opaco como es la madera junto con uno traslúcido para difuminar la entrada de luz cenital al patio de juegos.

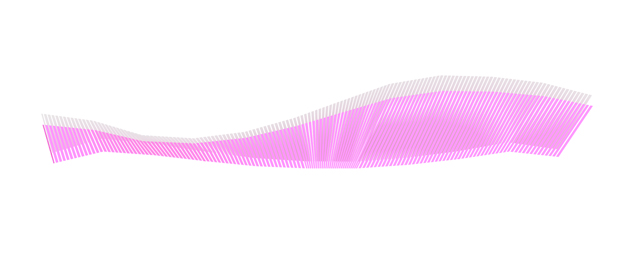

El lateral mas orientado al sur se resuelve mediante policarbonato transparente, de manera que la luz natural ilumine continuamente el espacio de juegos, a la vez que sirve de balcón para observar, y ser observado, desde otra perspectiva, la zona que comunica con la ikastola en la planta primera con la zona de juegos, siendo ese balcón una extensión de la propia grada en altura. El lateral orientado al Noreste, se protejerá con el mismo sistema que la cubierta, dando continuidad a la piel de la cubierta en todo su recorrido y creando una fachada unitaria desde el frontal por donde discurre la autopista.

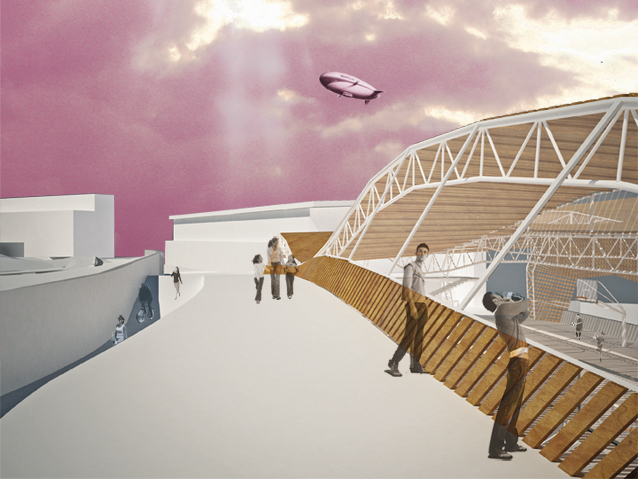

La rampa, así como el balcón, llevarán una estructura independiente, calculada para soportar las sobrecargas de uso estimadas para dicha función e ira revestida de madera para exteriores, o con una resina sobre el propio forjado, y protegida perimetralmente en todo su recorrido por una barandilla de vidrio transparente, de manera que no se pierda el contacto nunca entre los diferentes espacios.
El patio se revestirá con una resina específica para pavimentos deportivos, que se continuará hasta el espacio de las gradas, integrando las mismas en dicha superficie y dándole unidad a todo la solución horizontal del espacio.
Con estas soluciones prevéemos una ejecución y montajes sencillos, ya que por un lado la estructura vendrá preparada desde el taller y todas las piezas de revestimiento son modulares con anclajes normalizados. Por lo tanto los plazos de ejecución de la obra, se reducirán notablemente, igualando la complejidad de esta estructura con una construcción estandarizada.
